Quelle est la structure de base de la vanne papillon ?

Quels sont les éléments qui constituent la structure de base d'unvanne papillon?

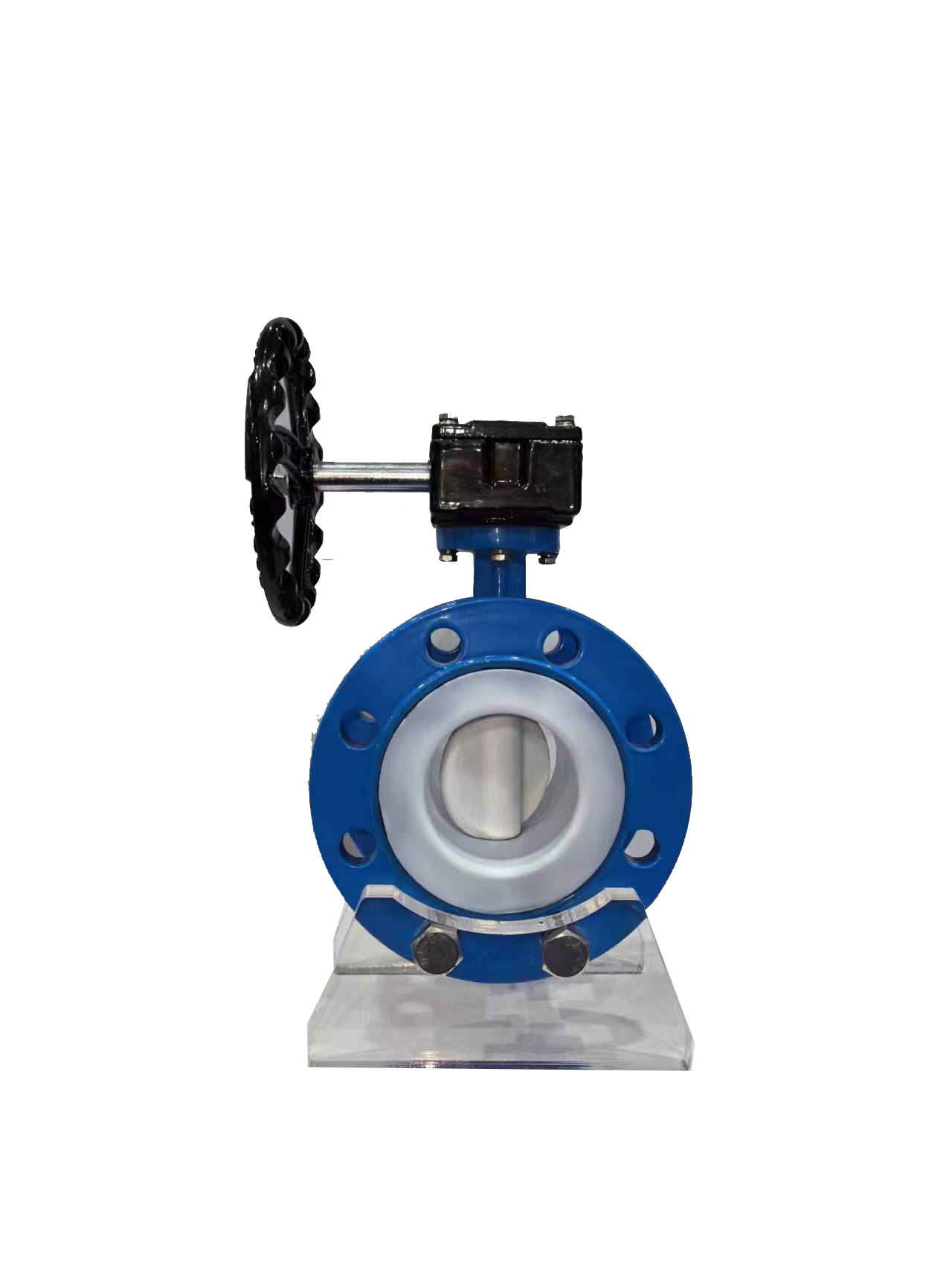

La structure de base d'unvanne papilloncomprend principalement un corps de vanne, une tige de vanne, une plaque papillon et un composant d'étanchéité. Le corps de la vanne est généralement une structure cylindrique droite avec des parois intérieures lisses pour réduire la résistance à l'écoulement du fluide ; La tige de vanne est reliée au dispositif d'entraînement et à la plaque papillon, responsable de la transmission du couple et de l'entraînement en rotation de la plaque papillon ; La plaque papillon est un composant d'ouverture et de fermeture qui ajuste le débit en tournant autour de l'axe de la tige de vanne (0 ° ~ 90 °), et sa forme affecte directement la capacité de débit ; Le composant d'étanchéité est composé d'un siège de vanne et d'un matériau d'étanchéité, ce qui affecte directement la compatibilité et les performances d'étanchéité du fluide.

Quels sont les détails clés devanne papillonconception de plaque ?

En tant que composant essentiel des vannes papillon, la conception des plaques papillon affecte directement les caractéristiques de débit et les performances d'étanchéité. La plaque papillon profilée standard a un bord en forme d'arc, ce qui peut réduire la résistance aux fluides, mais le rayon de courbure doit correspondre au diamètre du pipeline, sinon il est facile de former des vortex ; Les plaques papillon excentriques (telles que les plaques papillon excentriques simples, excentriques doubles et excentriques triples) réduisent l'usure de la surface d'étanchéité en décalant le centre de la tige de vanne, la plaque papillon triple excentrique ajoutant un angle d'inclinaison supplémentaire pour obtenir une fuite nulle et une résistance à haute température et pression ; La plaque papillon irrégulière est conçue avec des nervures de guidage pour les supports contenant des particules afin d'éviter le blocage des particules.

Comment le composant d’étanchéité des vannes papillon affecte-t-il les performances ?

Le composant d'étanchéité est la clé pour obtenir une coupure du fluide et une régulation du débit dans les vannes papillon. Le matériau du siège de soupape doit être sélectionné en fonction des caractéristiques du fluide, comme le caoutchouc nitrile (NBR) avec une bonne résistance à l'huile mais un durcissement facile à basse température, et le caoutchouc fluoré (FKM) avec une forte résistance à la corrosion mais un coût élevé ; Le siège de valve en métal doit correspondre à la différence de dureté du matériau de la plaque papillon pour éviter les fuites causées par le frottement mutuel. De plus, le rapport de pression d’étanchéité doit être contrôlé avec précision. S'il est trop haut, cela entraînera une déformation du siège de soupape, et s'il est trop bas, il ne sera pas bien ajusté, affectant directement l'effet d'étanchéité.
