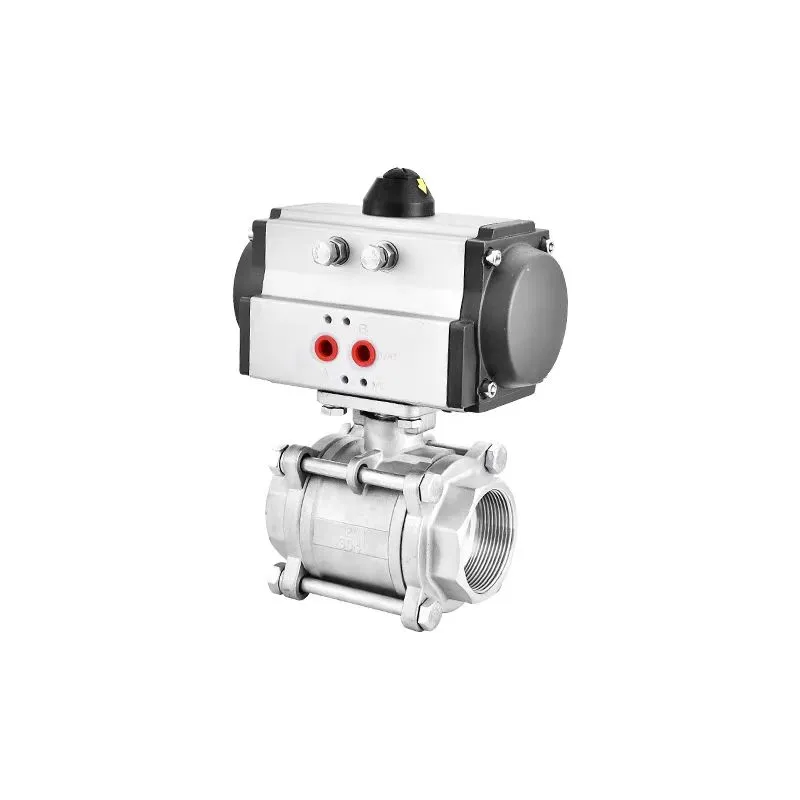

Valve à billes filetée en acier inoxydable pneumatique

Cette valve à billes filetée en acier inoxydable pneumatique est principalement composée d'un corps de soupape en acier inoxydable, d'une balle, d'une tige de soupape, d'une bague d'étanchéité, d'un actionneur pneumatique et d'accessoires de commande. Le corps de soupape, la balle et la tige de soupape sont fabriqués en acier inoxydable 304 ou 316, et sont coulés de précision et traités pour assurer une résistance élevée et une résistance à la corrosion; L'anneau d'étanchéité est composé de matériaux de haute qualité tels que le polytétrafluoroéthylène (PTFE) et le caoutchouc de nitrile (NBR) pour obtenir un étanchéité efficace; L'actionneur pneumatique est composé d'un cylindre, d'un piston, d'un élément de contrôle pneumatique, etc., et est entraîné par l'air comprimé pour contrôler avec précision l'ouverture et la fermeture de la valve.

Lorsque l'air comprimé pénètre dans le cylindre de l'actionneur pneumatique, le piston génère une poussée sous l'action de la pression de l'air, poussant la tige de la soupape pour tourner, puis poussant la balle pour tourner. Lorsque l'air comprimé pousse le piston pour faire tourner la balle de 90 °, la soupape s'ouvre et le milieu passe en douceur; Lorsque la direction du débit d'air comprimé est modifiée, le piston entraîne la tige de la soupape pour tourner à 90 ° dans la direction opposée sous l'action de la force de réinitialisation du ressort ou de la pression de l'air inversé, et la valve se ferme pour couper le débit du milieu. De plus, en faisant correspondre les accessoires de contrôle tels que les solénoïdes et les positionneurs, la vanne peut être contrôlée à distance, le débit peut être ajusté et il peut être connecté de manière transparente avec le système de contrôle d'automatisation.

Paramètres techniques

Scénarios d'application

(I) champ industriel

Dans l'industrie chimique, il est utilisé pour le contrôle du transport de diverses matières premières et produits corrosives, telles que les solutions acides et alcalines, les solvants organiques, etc.; Dans l'industrie du pétrole et du gaz, il est utilisé pour ajuster avec précision et couper de toute urgence le transport et la distribution du pétrole brut et du gaz naturel; Dans les industries des aliments, des boissons et de la pharmaceutique, les vannes à billes pneumatiques en acier inoxydable qui répondent aux normes d'hygiène peuvent être utilisées dans la transformation des matières premières, la garniture de produits et d'autres liens pour assurer la sécurité et l'hygiène du processus de production.

(Ii) domaines de la protection de l'énergie et de l'environnement

Dans le système de chauffage, le débit de vapeur est réglé avec précision par contrôle automatique; Dans l'usine de traitement des eaux usées, il est utilisé pour contrôler le transport et la décharge des eaux usées et des boues pour prévenir efficacement la pollution des fuites; Dans le nouveau domaine de l'énergie, comme le photovoltaïque, l'énergie hydrogène et d'autres processus de production, divers milieux sont contrôlés de manière fiable pour assurer le fonctionnement stable du processus de production.
