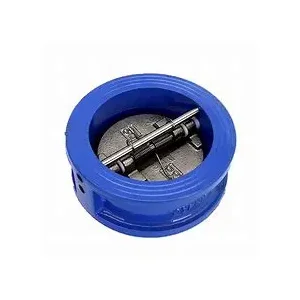

Clapet anti-retour papillon en fonte

La connexion de type tranche de notre clapet anti-retour en fonte en fonte le facilite l'installation. Il peut être étroitement serré entre deux brides, économisant beaucoup d'espace d'installation, et convient très bien aux scénarios de disposition des pipelines liés à l'espace.

Structure et principe de travail

(I) conception structurelle

Le clapet anti-retour en fonte en fonte est principalement composé de parties centrales telles que le corps de soupape, le disque de soupape, la tige de soupape, le ressort (équipé de certains modèles). Le corps de la valve est coulé en fonte, fournissant un soutien solide et des bases structurelles stables pour toute la vanne. Le disque de soupape est un composant clé pour atteindre la fonction de vérification. Sa forme et sa conception structurelle varient selon différentes conditions de travail. Les formulaires communs incluent le disque unique et le double disque. La tige de soupape est utilisée pour connecter le disque de soupape et guider sa trajectoire de mouvement pour s'assurer que le disque de soupape se déplace avec précision et en douceur pendant l'ouverture et la fermeture. Certains clapets anti-retour sont équipés de ressorts. La fonction du ressort est d'aider le disque de soupape à se fermer, d'améliorer le scellement lors de la fermeture et de réduire la survenue de marteau dans une certaine mesure.

(Ii) Mécanisme de travail

Lorsque le milieu coule dans le sens normal, la pression générée par le milieu pousse le disque de soupape pour surmonter sa propre gravité et sa possible résistance à ressort, de sorte que le disque de soupape tourne autour de la tige de soupape ou de l'arbre de broche pour s'ouvrir. À l'heure actuelle, le milieu peut traverser la valve en douceur et l'ensemble du système de pipeline est dans un état d'écoulement normal. Une fois que le milieu a tendance à couler en arrière, la pression inverse générée par le flux de dos du milieu et la gravité du disque de soupape lui-même fera tourner rapidement le disque de soupape dans la direction opposée et s'adapteront fermement au siège de la valve, en coupant ainsi le canal de reflux du milieu, empêchant le flux arrière du milieu, et en assurant que le milieu du système de pipeline maintient toujours un flux de dos du milieu.
