Sélection de la valve papillon: comment choisir entre le joint doux et le joint dur?

Vanne papillonSélection: comment choisir entre le joint doux et le sceau dur?

Dans la sélection des vannes de papillon, le choix entre les vannes à papillons scellées doux et les vannes de papillon scellé dur affecte directement les performances d'étanchéité du système, la durée de vie et le coût. La différence de base entre les deux réside dans le matériau d'étanchéité et les scénarios applicables, qui doivent être jugés de manière globale à partir de trois aspects: caractéristiques moyennes, température et pression, et la fréquence d'ouverture et de fermeture.

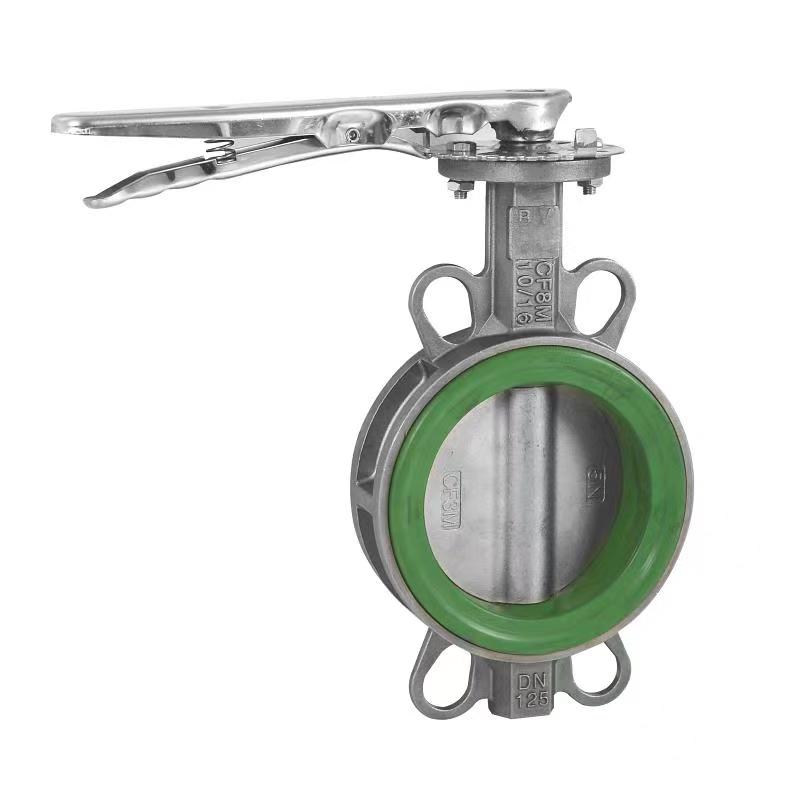

La paire de scellage de scellé souplevannes de papillonUtilise souvent du caoutchouc (comme le caoutchouc nitrile, le caoutchouc EPDM) ou le fluoroplastique (comme PTFE), qui présente les avantages de l'étanchéité des fuites zéro et du couple à faible ouverture et de fermeture. Lorsque le milieu est à température ambiante, l'eau propre, le gaz ou le liquide faiblement corrosif (comme les eaux usées, l'eau circulante de la climatisation), et la pression est ≤ 1,6 MPa, la soupape de papillon à scellé doux peut atteindre des occasions de bilan bidirectionnelles avec sa surface d'étanchéité élastique, en particulier pour le traitement des aliments). Cependant, il convient de noter que la limite supérieure de la résistance à la température pour le caoutchouc est généralement de 120 ℃, et pour les fluoroplastiques, il est de 180 ℃. Le dépassement de cette plage peut faire durcir ou se déformer de la surface d'étanchéité, conduisant à des fuites.

Les soupapes de papillon scellé dures atteignent une température élevée et une résistance à haute pression à travers le métal (telles que l'acier inoxydable, l'alliage dur) au métal ou au métal ou aux paires d'étanchéité en céramique. Dans les conditions de travail de la vapeur, de l'huile thermique, du gaz à haute température (comme au-dessus de 300 ℃) ou des milieux particulaires (comme la suspension, les cendres volantes), la surface de scellage rigide de la valve papillon à scellée dure peut résister à l'usure et à l'érosion, et la durée de vie est 3 à 5 fois celle du joint doux. Par exemple, les vannes à papillon à double étalage excentriques sont couramment utilisées dans les pipelines d'eau d'alimentation de la chaudière dans l'industrie de l'énergie. Leur structure excentrique peut réduire le frottement sur la surface d'étanchéité, tout en équilibrant la résistance à la température et en ouverture et en fermant la flexibilité.

Il y a deux idées fausses majeures à connaître lors de la sélection d'un produit: premièrement, il ne faut pas affronter aveuglément des phoques durs. S'il n'y a pas de particules à haute température dans le milieu, le coût élevé et la grande ouverture et la force de fermeture des vannes de papillons scellées dures deviennent des inconvénients; Deuxièmement, des soupapes de papillon à scellé molle ≠ basse pression. En épaissant le corps de la valve et en renforçant la conception de scellement, certaines vannes de papillon scellées peuvent résister à une pression de 2,5 MPa, mais la certification des matériaux (comme WRA, CE) doit être confirmée avec le fabricant.

Conclusion: scellé douxvannes de papillonsont préférés pour les milieux de nettoyage à température ambiante, tandis que les soupapes de papillons scellées dures sont préférées pour les milieux particulaires à haute température; Si les conditions de fonctionnement se situent entre les deux (comme l'eau chaude à 150 ℃), une soupape de papillon composite avec une surface d'étanchéité métallique pulvérisée de céramique ou soudée avec un alliage dur peut être considérée comme équilibrant les performances et le coût.
