Quelles sont les structures des vannes de porte?

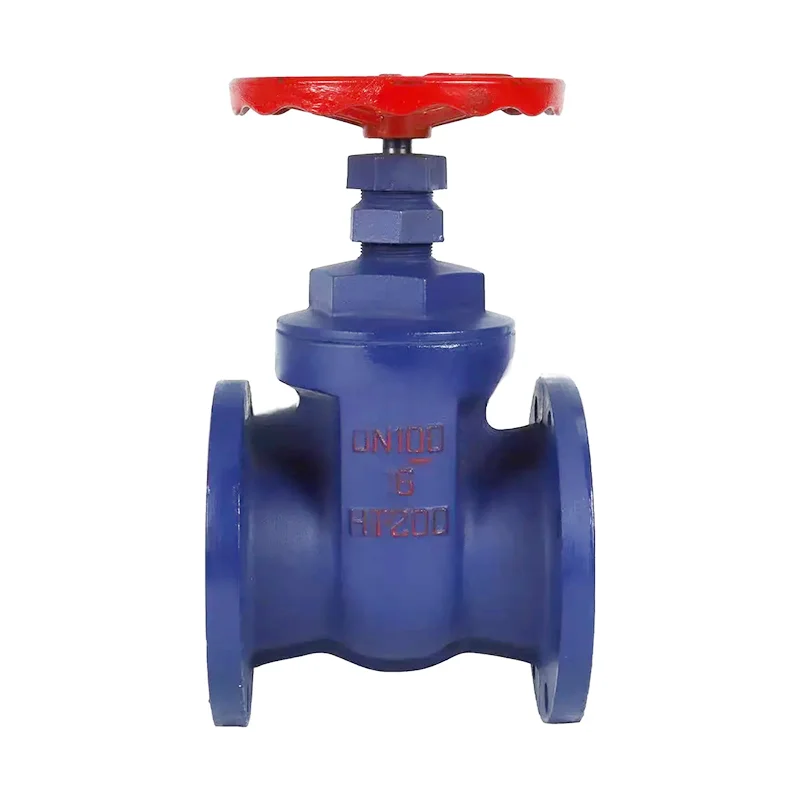

Dans les systèmes de pipelines industriels,vannes de portesont un type de valve qui est utilisé très fréquemment, principalement utilisé pour obtenir un contrôle complet ou fermé complet du milieu dans le pipeline. Par rapport aux autres types de vannes, les vannes de porte présentent des avantages tels que une petite résistance à l'écoulement, de bonnes performances d'étanchéité et une longue durée de vie. Pour les concepteurs d'ingénieurs et les gestionnaires d'achat, la compréhension des principales composants structurels des vannes de porte aidera à sélectionner et à évaluer les performances des produits plus précisément.

Ci-dessous, nous analyserons les composants clés d'une valve de porte standard d'un point de vue structurel.

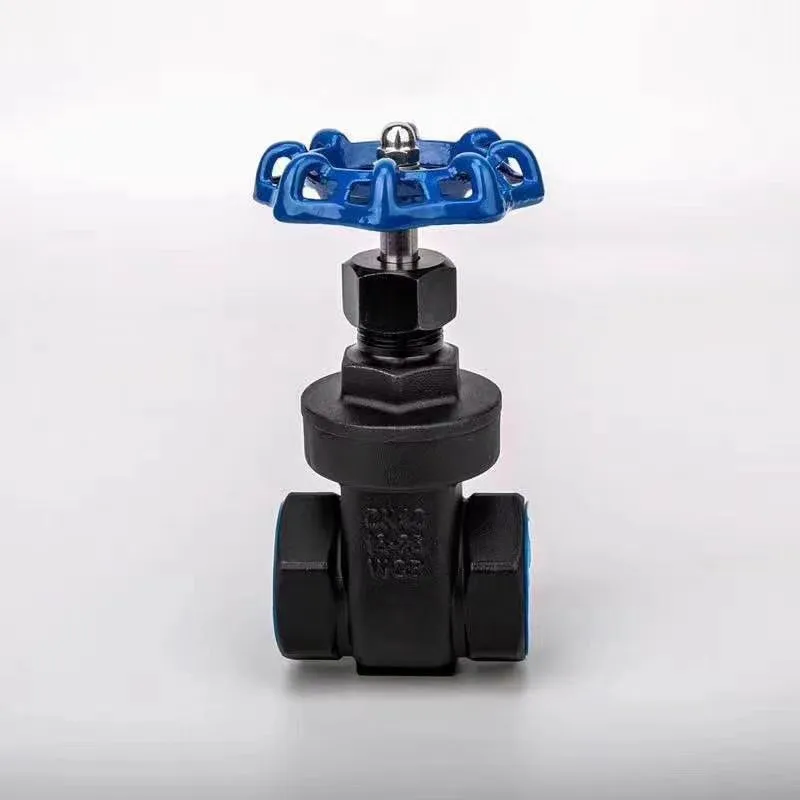

1. Corps de valve

Le corps de la vanne est la structure principale de la valve de grille, qui est utilisée pour résister à la pression moyenne et connecter les pipelines en amont et en aval. Selon différentes conditions de travail, les matériaux communs du corps de la soupape comprennent la fonte, l'acier à fonds, l'acier inoxydable, etc. Sa structure de conception détermine la capacité de pression et la résistance à la corrosion de la valve.

2. COUVERTURE DE VALVE

Le couvercle de soupape est installé au-dessus du corps de la vanne, principalement pour sceller et protéger la structure interne. Afin de faciliter l'inspection et l'entretien, le couvercle de soupape de certaines grandes vannes de porte adopte une conception de connexion boulonnée et est équipé de joints d'étanchéité ou d'anneaux métalliques pour le scellement.

3. Gate

La porte est le composant central pour atteindre l'action de commutation. Il coupe ou relie le liquide en se déplaçant de haut en bas. Il existe de nombreuses formes de portes, telles que la porte unique, la porte double, la porte de coin, la porte parallèle, etc. Différentes structures conviennent à différentes pressions et conditions de travail. Les portes de coin sont souvent utilisées dans des environnements à haute pression pour améliorer l'effet d'étanchéité.

4. tige de soupape

La tige de soupape relie le volant ou l'actionneur avec la porte et est un composant clé pour transmettre la force d'ouverture et de fermeture. Selon les différentes formes structurelles, la tige de soupape est divisée en deux types: le type de tige en hausse et le type de tige non croissant. L'état d'ouverture et de clôture de la soupape de tige montante est clair en un coup d'œil, ce qui est pratique pour l'observation et l'entretien; La structure de la tige non croissante est plus adaptée aux environnements d'installation avec de petits espaces.

5 Boîte de tamis

La boîte de farce est utilisée pour empêcher le milieu de fuir le long de la tige de soupape. Il est généralement rempli de graphite, de PTFE ou d'autres matériaux d'étanchéité, et le joint est formé en appuyant sur la glande. Dans des conditions à haute température et à haute pression, le choix de l'emballage a un impact plus important sur les performances globales d'étanchéité, qui est une partie importante du processus d'approvisionnement qui ne peut être ignorée.

6, roue à main ou dispositif d'entraînement

Le volant est une méthode de conduite courante pour les vannes manuelles et est facile à utiliser. Pour les soupapes de porte de grande baisse ou à haute pression, les actionneurs électriques, pneumatiques ou hydrauliques sont généralement équipés pour atteindre des fonctions de télécommande ou de contrôle automatique. Le choix du mode de conduite doit être déterminé en fonction des exigences d'ingénierie réelles.

7. Paire de scellage

La paire d'étanchéité se compose de la porte et du siège de soupape, qui est la zone clé pour assurer les performances d'étanchéité de la valve. Les paires d'étanchéité hautes performances peuvent résister à des actions d'ouverture et de fermeture fréquentes et maintenir une étanchéité stable dans des environnements difficiles tels que la haute pression et la corrosion. Les produits de haute qualité sont généralement fabriqués en carbure cimenté ou en alliage résistant à l'usure.

8. Structure de guidage

Afin d'assurer le fonctionnement stable de la porte pendant le processus d'ouverture et de clôture, certains Gvannes mangéessont équipés de rainures de guidage ou d'épingles de guidage. Cette conception structurelle peut effectivement empêcher la porte de détourner ou de se coincer, et convient particulièrement aux environnements de travail avec des débits élevés ou des particules solides.

Comprendre la structure duvanne de porteAide non seulement à choisir le bon modèle, mais améliore également l'efficacité et réduit le taux d'échec dans la maintenance ultérieure et la révision. Pour les acheteurs, les achats ne peuvent pas être effectués en fonction du prix, et les matériaux, la structure, les performances d'étanchéité et les capacités techniques des fournisseurs doivent être considérés de manière approfondie.

Notre entreprise se concentre sur la fabrication de vannes industrielles depuis de nombreuses années, fournissant des produits de soupape de porte de divers types de structures, soutenant les services de personnalisation et d'orientation technique non standard. Si vous avez des questions sur la sélection, n'hésitez pas àContactez-nous.
