Existe-t-il des exigences concernant le sens d'installation des vannes papillon ?

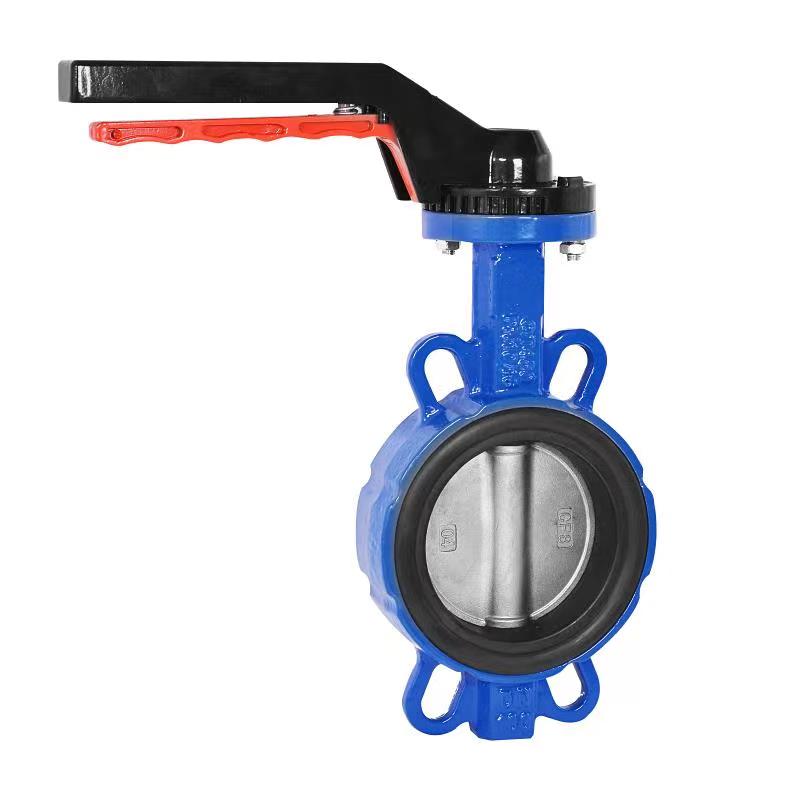

Le sens d'installation devanne papillons doivent être déterminés en fonction de leur type et de leurs conditions de travail. Les vannes papillon scellées bidirectionnelles n'ont généralement pas d'exigences directionnelles strictes, mais il existe des instructions d'installation recommandées ; La vanne papillon scellée unidirectionnelle doit être installée dans la direction indiquée par la flèche, et la direction de la tige de la vanne doit éviter la verticale vers le bas pour garantir un fonctionnement sûr et des performances d'étanchéité.

Les vannes papillon sont divisées en deux types : à étanchéité bidirectionnelle et à étanchéité unidirectionnelle. Pour scellé bidirectionnelvannes papillon, en théorie, il n'y a pas de restrictions directionnelles strictes pour l'installation, mais il existe des instructions d'installation recommandées dans l'ingénierie pratique. Par exemple, dans une canalisation horizontale, la direction de la tige de vanne peut être sélectionnée dans l'ordre d'inclinaison verticale vers le haut, horizontale et 45° vers le haut. Cette méthode d'installation est facile à utiliser et peut garantir l'uniformité du joint. Pour les vannes papillon de grand diamètre (telles que DN500 et supérieur), il est recommandé d'installer le corps de vanne horizontalement et l'actionneur au-dessus pour éviter l'influence du propre poids de la plaque de vanne sur le couple. Si le fluide du pipeline contient des sédiments (tels que de la boue, du sable et de l'eau), il est recommandé que le flux de fluide entre par l'arrière de la surface d'étanchéité de la plaque de vanne afin de réduire l'usure et de prolonger la durée de vie de la vanne.

L'installation de joints unidirectionnelsvannes papillona des exigences directionnelles claires. Le corps de la vanne est généralement marqué de flèches et la direction de la flèche doit être cohérente avec la direction d'écoulement du fluide dans le pipeline lors de l'installation, sinon cela pourrait provoquer une défaillance du joint ou une fuite du fluide.

Les vannes papillon bidirectionnelles et unidirectionnelles ne doivent pas être installées verticalement vers le bas en direction de la tige de la vanne. Si la tige de vanne est orientée vers le bas, le fluide du pipeline peut s'échapper de la tige de vanne, en particulier lors du transport de fluides acides, alcalins et toxiques, ce qui constitue une menace pour la sécurité personnelle des opérateurs. De plus, l'installation de la tige de vanne vers le bas augmentera la difficulté de fonctionnement, obligeant l'opérateur à lever la tête pour fonctionner, ce qui n'est pas conforme à la conception ergonomique.

La position d'installation des vannes papillon doit être facile à utiliser. La poignée ou le volant des vannes papillon manuelles se trouve généralement à 1,2 mètre du plancher d'exploitation, à peu près à la position de la poitrine, ce qui rend l'ouverture et la fermeture plus faciles. Si la vanne est installée au sol, le volant ou la poignée doit être orienté vers le haut et ne pas s'incliner ; En cas d'installation contre des murs ou des équipements, laissez un espace debout aux opérateurs pour éviter de travailler depuis le ciel.
